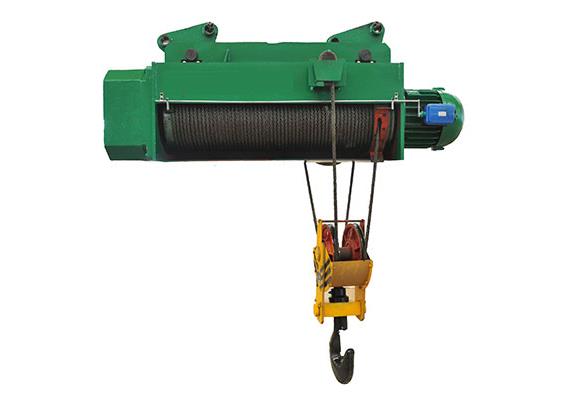

Cablu de ridicare electrică prin cablu

Cablu de ridicare electrică prin cablu

Descriere

CD tip Electrice cablu de ridicare Rope Hoist este un echipament de ridicare de dimensiuni mici. Ce poate fi montat pe toate tipurile de macarale, cum ar fi macara portantă, macara suspendată, macara și alte macarale speciale pentru ridicarea tuturor tipurilor de material. Cu o mică modificare, poate fi de asemenea utilizat ca un troliu. Mai mult, poate fi instalat cu ușurință cu diferite înălțimi prin controlul mâinii.

Ca un fel de echipament general de ridicare, modelul CD1 / MD1 electric este echipat cu un dispozitiv de protectie a limitei superioare / inferioare pentru a asigura o functionare sigura. Este utilizat pe scara larga in manipularea materialelor si transbordarea marfurilor in fabrici, terenuri miniere, . Este un bun mecanism de ridicare a performanței în creșterea eficienței muncii și îmbunătățirea condițiilor de lucru.

Ca echipament de ridicare de dimensiuni mici, are avantajele unei structuri compacte, greutate redusa, volum mic, Dimensiuni Internationale, usor de operat etc. Reducerul adopta un design rigid al suprafetei dintelui, care se bucura de durata lunga de viata si eficienta mecanica ridicata . Motorul adoptă un motor cu frână cu rotor conic, cu dispozitivul limită de siguranță superioară și inferioară.

Există doar o singură viteză de ridicare a cablurilor electrice pentru cabluri electrice, MD1 Electric Wire Rope Hoist este rapidă și încetinește două tipuri de viteze de ridicare, în mod constant și precis, pentru o asamblare mai precisă.

Tipul de cabluri electrice cu cablu de tip CD are o singură viteză normală, care poate satisface cererea normală, în timp ce dispozitivul de ridicare a cablurilor electrice de tip MD are două viteze: viteză normală și viteză redusă.

În cazul în care tipul MD se află la viteză redusă, acesta poate face încărcare și descărcare precisă, zgârierea cutiei de nisip, întreținerea mașinilor-unelte etc. De asemenea, modelul MD Electric Wire Rope Hoist este utilizat pe scară mai largă decât modelul CD.

Caracteristici

cilindru

Cilindrul este fabricat din țevi fără sudură de înaltă calitate și transmite energie prin spline. Cazul său este realizat din tablă de oțel sudată. Aceasta este partea centrală a ascensorului.

Cârlig

Cârligul este forjat și conectat la ansamblul roții prin intermediul rulmentului cu bile, astfel încât cârligul se poate roti liber.

Cârlige de o capacitate de ridicare de cel mult 5 tone sunt de stil cu o singură rolă, iar peste 10 tone este un stil cu două role.

Frânghie de sârmă

Adoptă cabluri de înaltă rezistență cu rezistență la tracțiune de 1770 MPa, performanță bună de siguranță și durată lungă de viață.

Ghid de frânghie

Ghidajul standard al cablului este fabricat din oțel Q235b.

Motocicleta de ridicare

Motorul de ridicare cu forță de tracțiune mare este folosit pentru a se conforma călătoriei frecvente directe în cursul lucrului discontinuu.

Modelul de ridicare electrică CD1 din cabluri este echipat cu un motor cu viteză unică în stilul ZD, în timp ce MD1 este echipat cu motor cu viteză dublă în stil ZDS.

Diferența dintre viteza obișnuită și viteza redusă este de 10: 1.

Reducer

Uneltele și axele sunt fabricate din oțel aliat sau oțel carbon calificat. Toți reductorii adoptă unelte de înclinare pe 3 niveluri. Tratamentul termic adecvat este realizat pentru a asigura fiabilitatea și durata de viață a acestora. În cele din urmă, corpul cutiei și capacul cutiei sunt realizate din fontă. Amândouă sunt bine se agită și se sigilează bine.

Echipament electric

Mecanismul electric constă din cutie de comandă electrică, limitator, comutator de buton, fir de legătură etc.

În funcție de direcția marcată pe comutatorul butonului, apăsați corect butonul și controlați dispozitivul de ridicare prin intermediul releului de pornire și oprire al releului din cutia de comandă. Tensiunea de operare este de obicei de 36V.

Protecția împotriva accidentelor

* Limitatorul de viteză precis al angrenajului este utilizat ca limită superioară și inferioară, care poate întrerupe fiabil circuitul de putere dacă cârligul se deplasează la limita superioară sau inferioară pentru a opri motorul.

* Protector de suprasarcină: dispozitivul de ridicare a cablurilor electrice utilizează un protector electronic de suprasarcină, astfel încât greutatea totală de ridicare să nu depășească greutatea nominală de ridicare; dacă forța de tragere a cablului de oțel este mai mare de 105% din capacitatea nominală, dispozitivul de protecție la suprasarcină ar decupa automat buclă de ridicare.

* Protecție oprire de urgență

* Protecția împotriva supraîncălzirii motorului de ridicare

* Protecție la depășirea curentului

* Protecție la fază

* Protecție la tensiune mai mică

Calea de control

Conductă de control

siguranța de tensiune de control a.36V pentru ființa umană.

b. Ușor de controlat, fără conducătorul suplimentar necesar, să funcționeze după călătoria de ridicare

c. Buton cu două trepte de urgență pentru a obține o oprire de siguranță

d. Conectat cu căruciorul electric suspendat sub cărucior

e. Clasa de protecție IP54 IP55

f.Operare de viață nu mai puțin de 500.000 de ori

Telecomandă

a.Taiwan Yuding sau marca de renume mondial,

b.24V siguranța tensiunii de control pentru ființa umană.

c.Remote distanță: nu mai puțin de 100 de metri,

d. Ușor de controlat, fără conducător suplimentar necesar, pentru a funcționa mai liber pe teren

e.Terenuri de mii de puncte de frecvență de conectare, fără interferențe unele cu altele

f. Buton de apăsare sau stație de joystick cu două trepte, cu oprire de urgență.

g. Clasa de protecție IP54 IP55

h.Operare de funcționare: nu mai puțin de 500.000 de ori

Standarde de proiectare

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Specificații

Notă: Înălțimea de ridicare poate fi personalizată adică 6m, 9m, 20m

Notă: Înălțimea de ridicare poate fi personalizată adică 6m, 9m, 20m
