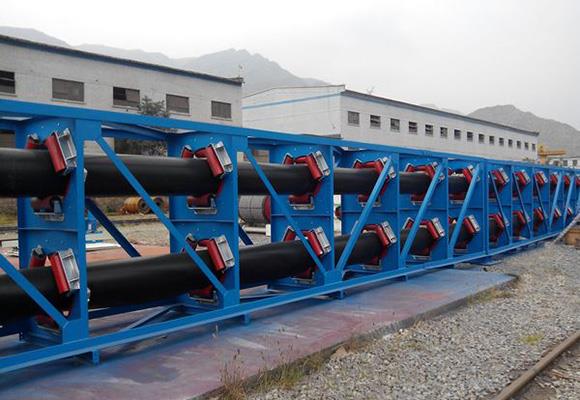

Conducătorul cu bandă de tevi
Conducătorul cu bandă de etanșare Descriere Ca un fel de echipament de transport continuu prietenos cu mediul, transportorul cu bandă circulară este utilizat în principal pentru transportul cărbunelui, cărbunelui, cocsului, amestecurilor, minereului sinterizat, pulberii minerale, cocsului, calcarului, , ...
Conducătorul cu bandă de tevi
Descriere
Ca un fel de echipament de transport continuu prietenos cu mediul, transportorul cu bandă circulară este utilizat în principal pentru transportul cărbunelui, cărbunelui, cocsului, amestecurilor, minereului sinterizat, pulberii minerale, cocsului de petrol, calcarului, agregatului de nisip, nămolului acetilenic, praf de umidificare, îngrășăminte chimice, sare, deșeuri de hârtie, gips de fosfor, zgură de sulf și fier și tot felul de materiale vrac. Banda transportoare cu bandă circulară are același principiu de lucru cu transportorul obișnuit cu bandă; și anume să se folosească de frecare pentru a deplasa banda transportoare și materialele sale. Cea mai mare parte a componentelor poate fi utilizată în mod obișnuit cu transportorul obișnuit cu bandă, totuși, diferența este că banda transportoare va fi rulată în forma tubulară.
Principiul și structura transportorului cu bandă circulară:
1. Portul de evacuare obișnuit
2. Portul de încărcare
3. Secțiunea de tranziție a materialelor receptoare
4. Bandă tubulară specială
5. Secțiunea de tranziție a materialelor de descărcare
6. Rolă de transmisie
Când banda transportoare a primit materialele din secțiunea de tranziție pe coada ei, banda transportoare va fi înfășurată treptat în forma tubulară circulară, atunci banda tubulară circulară va fi aplicată pentru a transporta materialele în formă sigilată, apoi, banda transportoare va fi desfăcută treptat atunci când materialele sunt transportate la secțiunea de tranziție a capului până când materialele sunt descărcate.
Caracteristici
1. Se poate etanșa și transporta materialele în vrac.
2. Poate aranja rutinele de transport în modul warp spațial.
3. Se poate îmbunătăți unghiul de înclinare a transportului.
4. Nu există fenomene de urmărire.
5. Poate transporta materiale în două direcții.
Specificație
Diametrul tubului | Lățimea benzii | Banda de viteză (m / s) | |||||||
0.5 | 0.63 | 0,8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42,4 | 53.4 | 67,9 | 84.8 | 106 | 135.7 | 169.6 | 212,1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212,1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129,9 | 163,7 | 207.8 | 259.8 | 324.7 | 415,6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339,3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270,5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530,2 | 673,3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085,7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Diametrul tubului (Mm) | Lățimea benzii | Banda de viteză (m / s) | |||||||
3.15 | 3,55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339,3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
