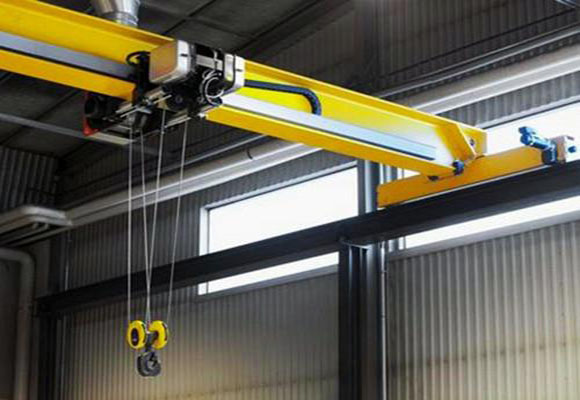

Macara de poduri tip girlandă europeană

Podul de tip euro cu un singur tip de macara

Descriere

Modulul HD Europe cu o singură punte cu grinzi este noua noastră macara proiectată pentru atelierul scăzut și cerințele ridicate de înălțime de ridicare. Are multe avantaje cum ar fi: rigiditate puternică, greutate redusă, design de structură remarcabilă etc. Poate economisi eficient spațiul din fabrica dumneavoastră și investiția. Tehnologia sa este avansată, iar designul se bazează pe standardele internaționale: DIN (Germania), FEM (Europa) și ISO (International). Structura sa particulară și specială de călătorie este cea mai bună alegere.

HD electric un singur grinzer pod macara ar putea fi utilizate pe scară largă pentru a manipula materialele din ateliere și depozit multe industrii. cum ar fi fabricarea de mașini. depozit. logistic. alimente. fabricarea hârtiei, atelierul pentru industria electronică și alte situații de manipulare a materialelor. Ridicatorul de ridicare adoptă clasa muncitoare M5 cu viteză dublă de ridicare. motor cu motor ABM german marca. Motorul de călătorie utilizează marca europeană SEW într-o singură motoare cu angrenaje pentru motoare. Călătoriile pe o cruce și lungă sunt viteze variabile de deplasare. Componentele electrice adoptă marca Siemens. Clasa de protecție este de înaltă clasă IP 54. Clasa muncitoare poate ajunge la clasa A5 / M5 conform standardului ISO.

Caracteristici

Proiectare optimizată, standard DIN / FEM / ISO. încărcătura pe roți mai mică. economisirea spațiului

Max. Sarcina de lucru sigură 32t

Soluție flexibilă pentru toate necesitățile de ridicare

Proprietăți excelente de conducere, control fără trepte, mișcare ușoară

Carcasă unică pentru sudură, deflecție standard DIN / FEM

Fe37Fe52Q235BQ345B

Material Fe37 sau Fe52

Decupare CNC pe toata lungimea pentru placa completa. înaltă precizie de deformare

Sisteme automate de înaltă calitate și inspecție NDT

Shot-sablare Sa2.5 pentru grinzi complete după sudură, eliberare de tensiune

clasa de înaltă tensiune montarea bolțurilor între grinzi și picioare, conexiune de siguranță de viață

Mecanism de antrenare compactat, unelte fără trepte, unelte de înțărcare, frână cu disc de siguranță

IP55F40% ED

Clasa de protecție ridicată IP55, clasa F, 40% ED

Roți dublu cu flanșă sau plat, rulmenți antifricțiune, tampoane celulare, dispozitive de protecție împotriva deraierii

Protecția împotriva fazei de control deschide contactorul principal în cazul unei defecțiuni de fază

Toate mișcările de ridicare și macara sunt independente și pot fi executate simultan.

Contactorii corespund aplicațiilor macaralei, destinate vibrațiilor severe.

Panourile de comandă sunt finisate pentru a rezista la coroziune, IP55

Componentele sunt poziționate într-un mod prietenos de întreținere, iar întreaga structură asigură o bună protecție împotriva contactului accidental.

Cablurile fixe cu izolație din plastic sunt destinate utilizării macaralei.

Cablurile sunt codate fie cu numere, culori sau etichete pentru identificare ușoară.

Cablurile plate folosite pentru garnituri sunt cabluri plate flexibile cu izolație din PVC, clasificate pentru 450 / 750V, special concepute pentru macarale, elevatoare.

Cablurile de cabluri sunt suspendate pe șine de cablu, fixate pe cărucioarele de cablu, care circulă pe o cale C galvanizată, care este conectată la grinzile principale cu suporturi de susținere cu șuruburi sau sudate.

Cablu de viteză pentru veste pentru a proteja picăturile

Acoperiș de ploaie pentru ascensoare exterioară, unități de acționare, cabină electrică

Indicator de avertizare: lumini intermitente și sunet de avertizare

Detector wireless pentru anti-coluziune

Mod de control: Pandantiv sau telecomandă - Control simplu, nu este necesar un driver suplimentar

Buton cu două trepte, cu oprire de urgență

Stație de gheață independentă sau fixă suspendată sub ridicare

Grad de protecție IP54

Specificație
