Capacitate de până la 16 tone de macara suspendată cu un singur șanț
- May 03, 2018 -

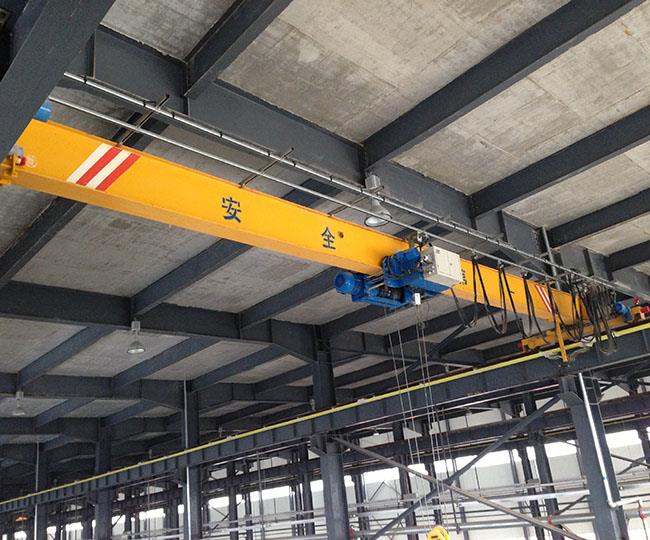

Informatii de baza timg.jpg


Denumire: Capacitate de până la 16 tone Crane de macara cu o singură giranță

Model nr .: LD

Înălțime de ridicare: până la 20m

Grupa de sarcini: A3-A5

Metoda de control: Pendent / Wireless

Aplicație: Utilizarea construcțiilor, Utilizarea atelierului, Utilizarea zonelor minerale

Tipul Sling: cablu de sârmă

Sursă de alimentare: electrică

Tip de mișcare: roată

Instalare: asamblat

Tipul macaralei tip: Crane de călătorie deasupra capului

Pachetul de transport: Cutie din lemn

Specificație: Capacitate: 2-10T, Span: 5-30M

Origine: Henan, China


descrierea produsului


Partea 1: Descriere

Tipurile de macarale de tip single-beam de tip LD se compun în mod obișnuit dintr-o construcție cu o singură grindă. Acestea pot fi construite cu grinzi de oțel sau cu mai mult rigid tip de grinzi de sudură. Macaralele monobloc sunt mai tipice atunci când se ridică o capacitate mai mică de 20T. LD Single Girder Macaralele aeriene sunt utilizate pe scară largă în domeniul nostru industrial. Este aplicat la uzina de oțel, hidrocentrale, depozit, atelier, linia de producție, magazin de întreținere, transportul de materiale, echipamente de montaj magazin etc. Avem echipamente standard cuprinzătoare și gamă largă de accesorii pentru a se potrivi cerințelor individuale.


Partea 2: Configurație detaliată:

1- Mecanismul de ridicare
- Amplificator cu cablu monocilic sau lanț de ridicare ca opțiune: -viteza de ridicare: unică sau dublă conform cerințelor
- Viteza căruciorului: Single sau Dual sau Pas mai puțin conform cerințelor
- Performanță ridicată la prețul cel mai economic

Cărucioare cu 2 cai
- cărucior de tip cutie sudată
- Modula design
- motorul cu carcasă din carcasă sau motorul de pornire moale ca opțiune
- Viteza de deplasare: Single sau Dual sau Pasul mai puțin așa cum este necesar

Grinzi principale 3
- Cutie sudată rigidă Grinzi sau secțiuni din oțel tubulare robuste
- Modula design
- Fabricat din oțel Q235 sau Q345
- Deflecție proiectată ≤ 1/750 de deschidere

4-Control
- deplasare independentă de comandă în lungul traseului C
- sau opțiunea de control wireless
- sau opțiunea de comandă a cabinei

5-Componente electrice
- sursa de alimentare a conectorului (ca opțiune)
- panourile de comandă sunt IP54 sau IP44 depinde de temperatura ambientală.
Componentele sunt poziționate într-o manieră prietenoasă de întreținere, iar întreaga structură asigură o bună protecție
Cablurile de siguranță sunt suspendate pe șine de cablu, fixate pe cărucioarele de cablu, care rulează într-o cale C galvanizată.
- Principala componentă electrică în marca Schneider sau Siemens

6-Pictura
- protecție împotriva coroziunii prin îndepărtarea ruginei prin sablare mecanică SA 2.5
- Primul strat de acoperire epoxidic 30 microni
-În al doilea strat de acoperire epoxidice de 30 microni
- Trei straturi de acoperire din poliuretan 40 microni
Grosimea admisă: aproximativ 100 microni
-Color: galben sau portocaliu conform cerințelor

7-Protecție sigură
- Comutator de urgență
- protejarea supraîncărcării
- protecție împotriva apei
- protecția împotriva călătoriei și a călătoriei lungi
- protecția la deplasări
Protecție împotriva supraîncălzirii motorului

Partea 3: Schița și datele tehnice


Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1.91 9.7 4.5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2,00 10.0 4.7
12 2.05 10.1 4.8
12.5 2,09 10.2 4.9
13 2.14 10.4 5
13.5 2.19 10.5 5.2
14 2,24 10.6 5.3
14.5 2,43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2,53 11.4 6
16 2,58 11.5 6.1
16.5 2,63 11.7 6.3
17 2,66 11.7 6.3
17.5 2,85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18.5 2,96 12.5 7.1
19 3,01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3,32 13.4 8
21.5 3,37 13.6 8.1
22 3,43 13.7 8.2
22.5 3.49 13.9 8.4
23 4,07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4,32 16.0 10.5
25.5 4,39 16.2 10.6
26 5,35 18.6 13.0 745 1010 900 4000 4500
26,5 5.43 18.8 13.2
27 5,52 19.0 13.5
27,5 5.60 19.2 13.7
28 5,68 19.4 13.9
28.5 5,76 19.6 14.1
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14.0 4.2
8.5 1,88 14.1 4.3
9 1,93 14.3 4.4
9.5 1.98 14.5 4.5
10 2,03 14.7 4.6
10.5 2,07 14.8 4.7
11 2.12 15.0 4.8
11.5 2,25 15.4 5.1 1125 595
12 2,30 15.5 5.3
12.5 2,35 15.7 5.4
13 2,40 15.8 5.5
13.5 2,45 16.0 5.6
14 2,50 16.1 5.8
14.5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2,74 16.8 6.3
16 2,79 17.0 6.5
16.5 2,85 17.1 6.6
17 2,91 17.3 6.8
17.5 3.23 18.1 7.6 660 1,160 800
18 3,30 18.3 7.7
18.5 3.36 18.5 7.9
19 3,42 18.6 8
19.5 3.49 18.8 8.2
20 4,09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4,32 20.9 10.3
22 4,40 21.1 10.5
22.5 4,47 21.3 10.7
23 5,31 23.4 12.7 820 1200 1000 3500 4000
23.5 5,40 23.7 13.0
24 5,49 23.9 13.2
24.5 5,57 24.1 13.4
25 5,66 24.3 13.6
25.5 5,75 24.6 13.8
26 6,40 26,2 15.5 875 1250 1100 4000 4500
26,5 6.50 26,5 15.7
27 6,60 26.7 16.0
27,5 6,69 27,0 16.2
28 6,79 27.2 16.4
28.5 6,89 27,5 16.7
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
3 7.5 1,93 18,9 4.2 530 1255 650 2000 2500 818.5 1291
8 1.98 19.1 4.3
8.5 2,03 19.4 4.4
9 2,09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2,25 20.2 4.9
11 2.31 20.4 5
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2,53 21.1 5.6
13 2,59 21.3 5.7
13.5 2,64 21.5 5.9
14 2,70 21,7 6
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3,34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3,91 24,9 9
18.5 3,99 25.1 9.2
19 4,06 25.3 9.4
19.5 4.14 25.5 9.6
20 4,92 27,5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5,09 28.0 11.9
21.5 5,18 28.2 12.2
22 5,27 28.4 12.4
22.5 5,36 28.7 12.6
23 5,71 29,6 13.5 875 1360 3500 4000
23.5 5,80 29.8 13.7
24 5.89 30.0 13.9
24.5 5,99 30,3 14.2
25 6,08 30.5 14.4
25.5 6,17 30,8 14.6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26,5 8,09 35,6 19.4
27 8,22 35,9 19.7
27,5 8.34 36.2 20.0
28 8,46 36.6 20.3
28.5 8,59 36,9 20.7
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2,40 29.7 5
9.5 2,46 30.0 5.2
10 2,53 30.2 5.3
10.5 2,59 30.5 5.5
11 2,66 30,8 5.6
11.5 2,91 31.5 6.3 660 800
12 2,98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32,3 6.8
13.5 3.20 32,5 6.9
14 3.27 32.8 7.1
14.5 3,52 33,5 7.7 745 1540 900 2500 3000
15 3,60 33.7 7.9
15.5 3,68 33,9 8.1
16 3,75 34,2 8.3
16.5 3,83 34.4 8.5
17 3,90 34.6 8.7
17.5 4,41 35,9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4,59 36.5 10.4
19 4,68 36,7 10.6
19.5 4.76 37.0 10.8
20 5,23 38.2 12,0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5,42 38,7 12.4
21.5 5,51 38,9 12.7
22 5.60 39.2 12.9
22.5 5,70 39.5 13.1
23 7,08 42.9 16.6 925 1595 1200 3500 4000
23.5 7,20 43.2 16.9
24 7,32 43.6 17.2
24.5 7.43 43.9 17.4
25 7,55 44.2 17.7
25.5 7,67 44,5 18.0
26 9,01 47,9 21.4 1015 1670 1300 4000 4500
26,5 9.16 48.3 21,7
27 9.30 48,6 22.1
27,5 9,44 49,0 22.5
28 9,58 49,4 22.8
28.5 9,72 49.7 23.2
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52.1 6.3
8.5 3,43 52.9 6.5
9 3,51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7
10.5 3.76 55,3 7.2
11 3.84 55.8 7.3
11.5 4,05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57,6 8.3
13 4,31 58.0 8.5
13.5 4,40 58.4 8.7
14 4,49 58,8 8.9
14.5 4.80 59,8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4,98 60.6 10.1
16 5,07 60,9 10.3
16.5 5,17 61.3 10.5
17 5.26 61.7 10.7
17.5 5,53 62.5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5,73 63.2 11.9
19 5,83 63,5 12.1
19.5 5,92 63.9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20.5 7,01 66.8 15.0
21 7.12 67,1 15.3
21.5 7.24 67,5 15.6
22 7,36 67,9 15.9
22.5 7,48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9,41 73.3 21.0
25 9,56 73,8 21.4
25.5 9.71 74.2 21,7
26 13.09 82,7 30.2 1200 1450 4000 4700
26,5 13.29 83.3 30.7
27 13.48 83.8 31.2
27,5 13,67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
16 7.5 3,64 77.2 7 820 2480 1000 2000 2500 1293 1893
8 3,74 78.3 7.2
8.5 3.84 79.4 7.4
9 3,94 80.4 7.6
9.5 4,04 81,3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4,34 83.6 8.5
11.5 4,55 84.6 9 875 2525 1100
12 4,66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5,08 87,6 10.3
14.5 5,93 90.0 12.4 975 1200 2500 3000
15 6.06 90,6 12.7
15.5 6.18 91.1 13.0
16 6,31 91,7 13.3
16.5 6.43 92.2 13.6
17 6,56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7,47 95.5 16.1
19 7,61 96.0 16.5
19.5 7,75 96.5 16.8
20 8,56 98,7 18,9 1130 2570 1400 3000 3500
20.5 8,72 99.2 19.2
21 8,87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100,8 20.4
22.5 9,34 101.3 20.8
23 12,41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110,2 29,4
24.5 13.02 110.9 30.0
25 13.22 111,5 30.5
25.5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26,5 14.55 115.0 33.8
27 14.77 115,6 34.3
27,5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35,9
Capacitatea (t) deschidere (m) greutatea totală (G) sarcina maximă pe roată (kN) încărcătură pe roți min (kN) H1 H2 H3 W B C1 C2
20 7.5 5,45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5,70 101.0 10.7
9 5,83 102.3 11.0
9.5 5,96 103.5 11.3
10 6,09 104.6 11.6
10.5 6,22 105.7 11.8
11 6,35 106.6 12.1
11.5 6,99 108.8 13.7 970 2480 1150
12 7.15 109,8 14.0
12.5 7.30 110.7 14.4
13 7.45 111,5 14.7
13.5 7,60 112.3 15.1
14 7,76 113.1 15.5
14.5 8,67 115.8 17.7 1050 2530 1280 2500 3200
15 8,85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19.0
16.5 9,37 118.8 19.4
17 9,55 119.5 19.8
17.5 10.50 122,2 22.2 1130 2560 1390
18 10,70 122.9 22.7
18.5 10,89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21.5 12.64 129.1 27,4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134,0 31.6
24.5 14.52 134.78 32.1
25 14.74 135.4 32.6
25.5 14.96 135.6 33.1
